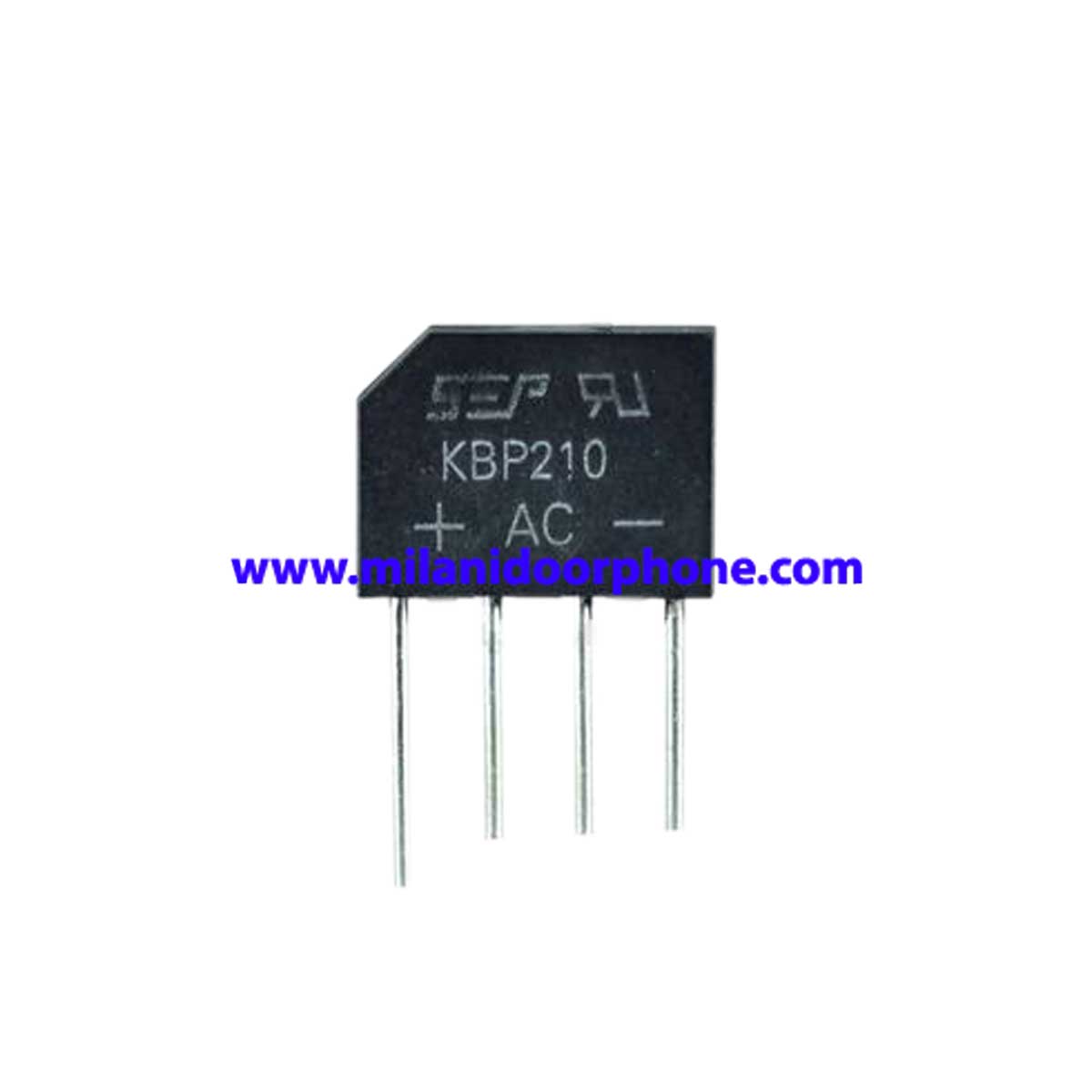

پل دیود شانه ای Kb210 (محصول در پک 20عددی می باشد)

پل دیود شانه ای نوعی مدار است که برای تبدیل جریان متناوب (AC) به جریان مستقیم (DC) استفاده می‌شود. در این مدل (KBP210):

• از چهار دیود استفاده شده است که به‌صورت پل چیده شده‌اند.
  دو تا از دیودها هنگام نیم‌سیکل مثبت جریان را هدایت می‌کنند و دو تای دیگر هنگام نیم‌سیکل منفی.

• به دلیل داشتن ولتاژ معکوس بالا (۱۰۰۰ ولت)، مناسب کاربردهایی است
  که ولتاژ AC ورودی ممکن است نوسان زیادی داشته باشد یا ولتاژ بالاتری باشد.

• به‌عنوان یک قطعه اصلاح‌کننده (rectifier)
  در منابع تغذیه، شارژرها، تغذیه مدارهای الکترونیکی که به DC نیاز دارند، استفاده می‌شود.

• چون افت ولتاژ در مسیر مستقیم نسبتاً کم است،
  تلفات حرارتی نیز پایین‌تر خواهد بود نسبت به دیودهایی با افت ولتاژ بیشتر، وقتی جریان معینی از آن عبور می‌کند.

پل دیود شانه ای:

• جریان اسمی: ۲ آمپر

• ولتاژ معکوس پیک (Peak Reverse Voltage): ۱۰۰۰ ولت

• ولتاژ افت مستقیم (Forward Voltage): تقریباً ۱٫۲ ولت در جریان بار

• جریان معکوس نشت: حدود ۱۰ میکروآمپر

• دمای کاری: از –۵۵ تا +۱۵۰ درجه سانتی‌گراد

• ابعاد تقریبی: طول ~ ۱۴٫۵۲ میلی‌متر، عرض ~ ۱۰٫۷۸ میلی‌متر

• بسته‌بندی: شانه‌ای (به‌صورت تخت، شبیه به ساختار “شانه”

نکات مهم در مورد استفاده از پل دیود شانه ای Kb210:

• توان تلف‌شده (Power Dissipation):
  افت ولتاژ در مسیر مستقیم (مثلاً ~۱٫۱ ولت در جریان ۲ آمپر) × جریان عبور = تلفات حرارتی.
  اگر جریان زیاد باشد، گرما زیاد تولید می‌شود و باید خنک‌سازی مناسب باشد.

• جریان Surge یا ضربه‌ای:
  اگر در لحظاتی جریان خیلی زیاد (پیک) وارد شود،
  باید پل دیود توانایی تحمل آن را داشته باشد. اگر جریان پالس از حد مجاز بیشتر باشد، ممکن است قطعه آسیب ببیند.

• دمای محیط و تهویه:
  اگر دما بالا باشد یا تهویه نباشد، کارکرد آن مختل می‌شود یا طول عمر کاهش می‌یابد.

• ولتاژ معکوس بالا:
  اگر ولتاژ AC ورودی خیلی بیشتر از ولتاژ نامی باشد،
  ممکن است آسیب ببیند. پس در طراحی باید اطمینان حاصل کرد که ولتاژ معکوس برابر یا کمتر از ۱۰۰۰ ولت باشد.

• نشست‌های پیوند لحیمی و کیفیت ساخت:
  در زمان لحیم‌کاری باید دما و زمان را کنترل کرد تا به قطعه آسیبی وارد نشود.
  در دیتاشیت ذکر شده است که تست لحیم‌پذیری در دمای ~۲۶۰ درجه برای چند ثانیه انجام می‌شود.
